BT-Online1

BT-Online1-Online-Messung für trockene Pulver



Das BT-Online1 wird als Online-Partikelgrößenmessgerät für trockene Partikel im Größenbereich von 0,1 bis 1000 μm eingesetzt. Das BT-Online1 wird in einen Prozesskreislauf integriert und liefert in Echtzeit Messergebnisse, die bei der Qualitätsprüfung und Parameterüberwachung helfen.









Repräsentative Probenahme mit zwei Probennehmern





1. Gerade Rinne




• Geeignet für die Probe mit breiter Partikelgrößenverteilung

• Gut repräsentativ

• Einfache Wartung




2. Probenschnecke




• Geeignet für dünnen Materialfluss

• Gewindestange gewährleistet effektive Entnahme










Zweifacher Schutz vor Verunreinigungen



Die Linsen des BT-Online1 sind durch einen doppelten Luftvorhang und ein Schutzgas geschützt, was die Wartungskosten erheblich reduziert, die Effizienz erhöht und kostspielige Ausfallzeiten verhindert.





1. Dualer Luftschleier




• Schutz der Linsen vor Verunreinigungen durch die beiden erzeugten Überdruckzonen

• Unterstützung bei der Probendispersion




2. Hüllgas




• Hydrodynamische Fokussierung des Probenstrahls gewährleistet den richtigen Strömungsweg für die Partikel

• Schutz der Linsen vor Verschmutzung durch einen ringförmigen Vorhang

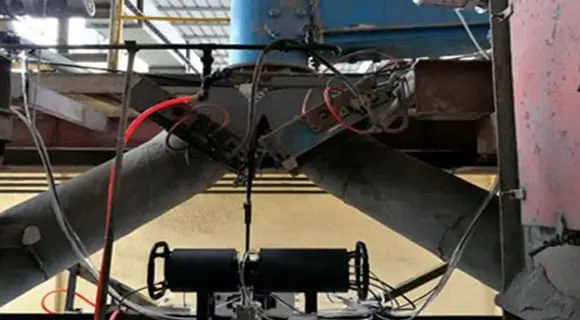

Überwachung von bis zu 4 Prozesslinien



Mit dem BT-Online1 können bis zu 4 Prozesslinien überwacht werden, wobei entsprechende Probenehmer an das BT-Online1 angeschlossen und die Proben einzeln gemessen werden. Dieses Design zeichnet sich durch Investitionsersparnis, Platzersparnis und vereinfachtes Datenmanagement aus.









Automatischer Abgleich



Der automatische Abgleich gewährleistet die Genauigkeit jeder Messung auch in rauen Arbeitsumgebungen.









Intuitive Software



Individuelle SOPs für jede Prozesslinie können konfiguriert werden, und die Überwachungskurven werden intuitiv in der Software angezeigt.









Mehrere Kommunikationsprotokolle



Das BT-Online1 kann mit dem DCS- oder SPS-System der Anlage zusammenarbeiten. Die verfügbaren Kommunikationsprotokolle sind TCP, Modbus RTU und 4 - 20 mA.





Anwendung










• Messung von Zementpulver im Luftschwerkraftförderer




Durch Änderung der Rotationsgeschwindigkeit des Klassierers variieren die mit dem BT-Online1 gemessenen Korngrößen der Zementpartikel

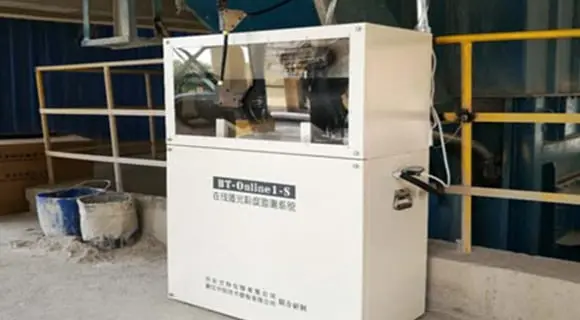

• Verschiedene Anwendungen des BT-Online1 in einem Zementwerk




Im Folgenden wird eine allgemeine Produktionslinie für Portlandzement gezeigt. Der BT-Online1 kann in verschiedenen Positionen für unterschiedliche Zwecke eingesetzt werden. Beispiele werden unten gezeigt:








• Weitere Anwendungen des BT-Online1








1. Echtzeit-Kontrollsystem
Das System ist nicht nur in der Lage, die Partikelgröße kontinuierlich zu überwachen, sondern verfügt auch über eine Funktion für Echtzeit-Feedback und Kontrolle. Das System erfasst die Größenangaben in Echtzeit und führt Berechnungen anhand der Grenzwerte für die Partikelgröße durch. Es erzeugt automatisch das Rückkopplungssignal an das Kontrollzentrum. Dieses Rückkopplungssystem mit geschlossenem Regelkreis führt zu einer besseren Qualität, höherer Effizienz, geringerem Ausschuss und Energieeinsparungen.





2. Automatische Zentrierung Garantiert perfekte Bedingungen für das optische System Indem der Mittelpunkt des Laserdetektors vor jeder Prüfung auf den Fokuspunkt des Objektivs ausgerichtet wird, garantiert die automatische Zentrierfunktion perfekte Bedingungen für das optische System und liefert somit genaue und wiederholbare Prüfergebnisse.		3. Genauigkeits-Kalibrierung Aufrechterhaltung der genauen Datenlebensdauer Diese Funktion hält die Betriebsparameter unter gleichbleibenden Bedingungen aufrecht und sorgt so für konsistente und reproduzierbare Messungen bei allen Geräten, egal ob alt oder neu.



4. Zuverlässiges Probennahmesystem
Die Dispersion der Probe wird durch die Beschleunigung des Pulvers durch ein Venturirohr erreicht. Die 'Rückspülung' und das konische Rohrdesign verhindern ein Verstopfen des Probenahmerohrs und halten das Restpulver sauber, wodurch die Genauigkeit und Kontinuität von Echtzeittests gewährleistet wird.



Drei verschiedene Dispersionsmechanismen können auf die Probe einwirken





5. Vielseitige Funktionalität des Systems Das System verfügt über Schutzfunktionen gegen Stromunterbrechung und Überdruck. Unter diesen abnormalen Betriebsbedingungen wird eine automatische Abschaltsequenz eingeleitet    Abschaltsequenz ein, um das System vor Schäden zu schützen. Das elektrische und mechanische System des BT-online1 verfügt über einen robusten Störungsschutz; es ist auf die Unwägbarkeiten einer Produktionsumgebung und einer zu elektromagnetischen Störungen neigenden Umgebung vorbereitet.

6. Optisches System zur Vermeidung von Verschmutzung Unter Verwendung des kontrollierten Prinzips der Aerodynamik haben wir das doppelte Luftkissen-Linsenschutzsystem entwickelt. Die Technologie zur Verhinderung von Verunreinigungen bildet einen unsichtbaren doppelten Luftschild zwischen dem Probenstrom und der Linse, der die Optik vor Verunreinigungen durch die Probenahme und eine staubanfällige Umgebung schützt. Mit dieser Technologie kann das ultimative Ziel eines lang anhaltenden Betriebs mit kontinuierlicher Überwachung und Kontrolle der Partikelgröße in Echtzeit erreicht werden. Die Genauigkeit und kontinuierliche Überwachung der Produktionsdaten kann erreicht werden.



Laserbeugung



BT-Online 1
Parameter	Werte
Messbereich	0,1 - 1000 μm
Messprinzip	Mie-Streuungstheorie und Fraunhofer-Beugungstheorie
Genauigkeit	≤ 1% (D50 des zertifizierten Referenzmaterials)
Schutz der Linse	Doppelter Luftvorhang
Druck des Trägergases	0,4 - 0,8 MPa
Luftstrom-Volumen	≥ 1000 L/min
Laserleistung	Halbleiterlaser
Anzahl der Detektoren	68
Trägergas	Druckluft/Inertgas
Kommunikationsprotokoll	TCP, Modbus RTU, 4 - 20 mA
Schutzart	SCHUTZART IP65
Erforderliche Probe pro Messung	2 - 20 g
Leistung	AC220 V, 50 / 60 Hz, 90 W
Abmessungen	800 (L) x 280 (B) x 280 (H) mm (Hauptgerät)
Gewicht	21 kg (Hauptgerät)
