BeNano 180 Zeta Pro

Desbloqueie o maior potencial de pesquisa com o BeNano






• Tecnologia ELS avançada: PALS




A tecnologia PALS pode distinguir e extrair com eficácia o comportamento eletroforético até mesmo de amostras com mobilidades eletroforéticas fracas, próximas ao ponto isoelétrico ou com ambiente de alta salinidade.




• Tecnologia DLS avançada: detecção de retroespalhamento




A óptica DLS de retroespalhamento pode detectar um volume de dispersão muito maior em comparação com a óptica de 90 graus. Combinado com a posição de medição móvel, o DLS de retroespalhamento oferece sensibilidade muito maior e capacidade de medição de amostras com alta turbidez.




• Medição de tendência de temperatura




Para amostras sensíveis à temperatura, uma tendência de temperatura pode ser realizada facilmente com um SOP programado. O BeNano pode detectar o ponto de transição de temperatura dos resultados de tamanho, que é a temperatura de agregação das amostras de proteína.




• Bancada óptica estável e durável




O BeNano adota um laser de estado sólido de 50 mW, um sistema de fibra monomodo e um detector APD de alto desempenho, fornecendo recursos de detecção estáveis, abrangentes e altamente redundantes.




• Software de nível de pesquisa




O software BeNano pode avaliar e processar sinais de luz dispersa de forma inteligente para melhorar a qualidade do sinal e a estabilidade dos resultados. Vários modos de cálculo incorporados podem abranger vários campos de pesquisa científica e aplicação.




• Volume de amostra ultrabaixo necessário




A medição de traços de amostra é necessária para o estágio inicial de P&D na indústria farmacêutica e no meio acadêmico. Com a célula de dimensionamento capilar, são necessários apenas 3 a 5 μL de amostra para a medição precisa do tamanho.





Modelo	Tecnologia			Função principal
	90° DLS E SLS	173° DLS E SLS	12° ELS E PALS	Tamanho da partícula	Potencial zeta	Peso molecular	Propriedades reológicas
BeNano 180 Zeta Pro	√	√	√	√	√	√	√
BeNano 180 Zeta		√	√	√	√	√	√
BeNano 90 Zeta	√		√	√	√	√	√
BeNano Zeta			√		√
BeNano 180 Pro	√	√		√		√	√
BeNano 180		√		√		√	√
BeNano 90	√			√		√	√



1. Tamanho de partícula medido por dispersão dinâmica de luz (DLS)



A dispersão dinâmica deluz (DLS), também conhecida como espectroscopia de correlação de fótons (PCS) ou dispersão de luz quase elástica (QELS), é uma técnica usada para medir o movimento browniano em um dispersante. Ela se baseia no princípio de que as partículas menores se movem mais rapidamente, enquanto as partículas maiores se movem mais lentamente. As intensidades de dispersão das partículas são detectadas por um fotodiodo de avalanche (APD) e, em seguida, convertidas em uma função de correlação usando um correlacionador. A partir dessa função de correlação, um algoritmo matemático pode ser aplicado para obter o coeficiente de difusão (D). O diâmetro hidrodinâmico (_DH) e sua distribuição podem ser calculados usando a equação de Stokes-Einstein, que relaciona o coeficiente de difusão ao tamanho da partícula.







2. Tecnologia de detecção de retroespalhamento





Características




• Faixa de concentração mais ampla




Ao otimizar a posição de detecção, as amostras altamente concentradas podem ser detectadas perto da borda da célula de amostra, minimizando efetivamente o efeito de dispersão múltipla de luz.




• Maior sensibilidade




8 a 10 vezes o volume de dispersão e cerca de 10 vezes a sensibilidade em comparação com o design óptico tradicional de 90°.




• Limite superior de tamanho maior




Reduz a dispersão de luz múltipla de partículas grandes e, até certo ponto, reduz a flutuação do número de partículas grandes devido ao volume de dispersão muito maior.




• Melhor reprodutibilidade




A tecnologia de retroespalhamento DLS é menos influenciada por contaminantes de poeira e aglomerados distribuídos de forma desigual e proporciona melhor reprodutibilidade.





Busca inteligente da posição ideal de detecção




• O software determina automaticamente a posição ideal de detecção com base no tamanho, na concentração e na capacidade de dispersão da amostra para obter a mais alta precisão de medição e oferecer flexibilidade na detecção de diferentes tipos e concentrações de amostras. Esse recurso é particularmente útil ao lidar com uma variedade de amostras, cada uma com suas propriedades de dispersão e concentrações exclusivas.






(1) O ponto de detecção no meio da célula de amostra



Isso resulta em um grande volume de dispersão que aumenta a sensibilidade do instrumento e é adequado para a detecção de amostras diluídas com efeitos de dispersão mais fracos.





(2) O ponto de detecção na borda da célula de amostra



Isso evita o efeito de dispersão múltipla de amostras de alta concentração, garantindo resultados precisos e repetíveis do tamanho das partículas.





3. Modo de fluxo DLS



O modo de fluxo DLS fornece um resultado de tamanho de alta resolução de um sistema complexo e polidisperso. Quando combinado com equipamentos de separação frontal, como GPC/SEC ou FFF, as partículas são separadas em frações monodispersas e fluem pelo BeNano em sequência por tamanho. O tamanho de cada fração é medido continuamente e somado em uma distribuição de tamanho de alta resolução.





O BeNano pode adquirir sinais de RI ou UV, oferecendo um volume mais preciso e distribuições numéricas independentes do algoritmo em comparação com uma medição em modo de lote.







Uso integrado de BeNano e SEC para caracterização de partículas





Aplicações




• Caracterização de partículas e polímeros quanto ao tamanho e à dispersão

• Distinguir monômeros, dímeros e agregados de proteínas






Curvas de efluentes de tamanho, intensidade e índice de refração (RI)



Curva preta: distribuição de tamanho de BSA com modo de lote
Histogramas vermelhos: distribuição de tamanho de BSA com modo de fluxo
O modo de fluxo fornece informações mais precisas para caracterizar as moléculas de BSA quanto ao tamanho e à dispersão em comparação com o modo de lote.





4. Medição de tamanho de alta resolução





Características




• Analisador DLS conectado com GPC/SEC, FFF, etc.

• Recepção de até 3 sinais de detectores RI, UV ou outros

• Célula de fluxo de baixo volume de 27uL para evitar alargamento de banda

• Resolução de tamanho de até 1,3 : 1

• Distribuições de tamanho ponderadas por número e volume, além de intensidade

• Adequado para sistemas complexos e polidispersos, como proteínas, polímeros, etc.






Distribuição de tamanho de alta resolução obtida por meio do modo de fluxo





As partículas permanecem no fluxo durante a medição





Após a separação do tamanho, as partículas são detectadas





5. Potencial zeta medido por dispersão de luz eletroforética (ELS)



Em sistemas aquosos, as partículas carregadas são cercadas por contra-íons que formam uma camada interna de Stern e uma camada externa de cisalhamento. O potencial zeta é o potencial elétrico na interface da camada de cisalhamento. Um potencial zeta mais alto indica maior estabilidade e menor agregação do sistema de suspensão. A dispersão de luz eletroforética (ELS) mede a mobilidade eletroforética por meio de deslocamentos Doppler da luz dispersa, que pode ser usada para determinar o potencial zeta de uma amostra pela equação de Henry.









6. Dispersão de luz por análise de fase (PALS)



A dispersão de luz por análise de fase (PALS) é uma tecnologia avançada baseada na tecnologia ELS tradicional, que foi desenvolvida pela Bettersize para medir o potencial zeta e sua distribuição de uma amostra.





Recursos e benefícios




• Medição precisa de amostras com baixa mobilidade eletroforética

• Eficaz para amostras em solventes orgânicos com baixa constante dielétrica

• Resultados mais precisos para amostras com alta condutividade

• Mede com eficácia o potencial zeta de partículas cuja carga se aproxima do ponto isoelétrico










7. Espalhamento de luz estático



A dispersão estática de luz (SLS) é uma tecnologia que mede as intensidades de dispersão, o peso molecular médio (Mw) e o segundo coeficiente virial (_A2) da amostra por meio da equação de Rayleigh:





em que c é a concentração da amostra, θ é o ângulo de detecção, _Rθ é a razão de Rayleigh usada para caracterizar a razão de intensidade entre a luz espalhada e a luz incidente no ângulo θ, Mw é o peso molecular médio da amostra, _A2 é o segundo coeficiente virial e K é uma constante relacionada a (dn/dc⁾².



Durante as medições de peso molecular, são detectadas as intensidades de dispersão da amostra em diferentes concentrações. Usando a intensidade de dispersão e a razão de Rayleigh de um padrão conhecido (como o tolueno), as razões de Rayleigh das amostras em diferentes concentrações são calculadas e plotadas em um gráfico de Debye. O peso molecular e o segundo coeficiente virial são então obtidos por meio da interceptação e da inclinação da regressão linear do gráfico de Debye.











8. Microrreologia medida por DLS



A Microrreologia por Espalhamento Dinâmico de Luz (Microrreologia DLS) é uma técnica econômica e eficiente que utiliza o espalhamento dinâmico de luz para determinar as propriedades reológicas. Ao analisar o movimento browniano de partículas traçadoras coloidais, é possível obter informações sobre as propriedades viscoelásticas do sistema, como módulo viscoelástico, viscosidade complexa e conformidade de fluência, com a equação de Stokes-Einstein generalizada.





Recursos e benefícios




• Investiga comportamentos reológicos medindo o movimento termicamente acionado de partículas traçadoras dentro de um material que está sendo estudado

• Facilita a medição em uma ampla faixa de frequências

• Aplica baixa tensão às partículas traçadoras

• Requer apenas um volume de amostra em escala de microlitros

• Complementa os resultados da reologia mecânica

• Adequado para amostras com estrutura fraca






9. Medição de tendência de temperatura





Parâmetros de medição




• Tamanho vs. Temperatura

• Potencial Zeta vs. Temperatura






Recursos




• Beneficia o estudo da estabilidade da formulação de proteínas

• Acelera o envelhecimento em tempo real por meio da simulação de temperatura elevada






Benefícios




• Exame fácil da estabilidade da formulação de proteínas

• Acelera o envelhecimento em tempo real por meio da simulação de temperatura elevada






10. Medição de tendência de pH





Parâmetros de medição




• Potencial Zeta vs. pH

• Ponto isoelétrico

• Condutividade vs. pH






Recursos




• Bombas de titulação ternária de alta precisão

• Bomba peristáltica controlável com alta capacidade de fluxo e alta taxa de fluxo

• Eletrodo de uso geral

• Seleção automatizada de titulante com base no pH inicial e no pH alvo usando software inteligente






Benefícios




• Conclui as medições em um tempo mais curto

• Melhora a consistência e a repetibilidade dos resultados

• Reduz a carga de trabalho dos pesquisadores

• Simplifica as qualificações necessárias para os operadores

• Acelera o envelhecimento em tempo real por meio da simulação de temperatura elevada

• Reduz a exposição a líquidos corrosivos






1. Um software de nível de pesquisa




• O SOP garante a precisão e a integridade da medição

• Cálculo automático da média e do desvio padrão para resultados e estatísticas

• Comparação de resultados de várias execuções por meio de estatísticas e funções de sobreposição

• Exibição em tempo real de informações e resultados

• Mais de 100 parâmetros disponíveis que atendem às necessidades de pesquisa, controle de qualidade, controle de qualidade e produção

• Atualizações gratuitas para toda a vida










2.Conformidade com a norma FDA 21 CFR Parte 11



O sistema de software BeNano está em conformidade com as normas 21 CFR Parte 11, que restringe o acesso a pessoas autorizadas por meio de um sistema de nome de usuário e senha para assinatura de registros eletrônicos, registros de acesso, registros de alterações ou execução de operações. Um código de ativação pode ser usado para atualizar as configurações de segurança e garantir a conformidade, e uma 'trilha de auditoria' pode ser visualizada para garantir o gerenciamento e a manutenção adequados da segurança do sistema e da integridade dos dados.









3. Designer de relatórios



O designer de relatórios integrado oferece uma variedade de modelos editáveis, permitindo que os usuários personalizem os relatórios de acordo com suas necessidades.




• 30 modelos de relatório abrangem todos os resultados de medição

• Edição flexível, salvamento com um clique e criação fácil de relatórios definidos pelo usuário

• Logotipo de relatório personalizável







Espalhamento dinâmico de luz (DLS)   -Aplicações	Dispersão de luz eletroforética (ELS)   -Aplicações	Espalhamento de luz estático (SLS)   -Aplicações	Microrreologia DLS   -Aplicações
1) Tamanho de partícula e distribuição de   polímeros, coloides, biomacromoléculas, etc.   2) Pesquisa sobre sistemas termossensíveis, como o polímero PNIPAm.   3) Estudos sobre o processo de polimerização e mecanismos de reação.   4) Análise cinética de automontagem, polimerização e despolimerização, etc.	1) Suspensões de partículas, incluindo coloides, proteínas, nanometais, etc.   2) Setores como o de produtos químicos, biologia, tratamento de água, tintas etc.   3) Controle e monitoramento da estabilidade do produto   4) Pesquisa de estabilidade e controle do sistema de suspensão   5) Estudo da propriedade e modificação da superfície	1) Engenharia química:   caracterização de polímeros, micelas e macromoléculas   2) Ciências biológicas:   caracterização de proteínas, polipeptídeos e polissacarídeos.   3) Produtos farmacêuticos:   pesquisa sobre agregação e estabilidade de medicamentos e biomacromoléculas.	1) Solução de polímero   2) Solução de proteína   3) Sistema de gel

1. CUVETES





Padrão
	Célula capilar dobrada BT-C1 Para amostras aquosas na medição do potencial zeta Material: PC, bronze fosforoso banhado a ouro Volume da amostra: 0,75 mL Faixa de temperatura: -15 - 70 °C		Cuvete PS Para amostras aquosas em medição de tamanho Material: Quartzo Volume da amostra: 1 - 1,5 mL Faixa de temperatura: -15 - 70 °C
	Cubeta de vidro Para amostras aquosas e orgânicas com melhor desempenho de vedação na medição de tamanho   Material: Quartzo Volume da amostra: 1-1,5 mL Faixa de temperatura: -15 - 110 °C		Célula de dimensionamento capilar Para amostras aquosas e orgânicas com volume ultramicro exigido na medição de tamanho Material: Quartzo Volume da amostra: 3 - 5 μL Faixa de temperatura: -15 - 70 °C
Opcional
	Célula capilar dobrada BT-C1-Pt Para amostras aquosas na medição do potencial zeta Material: PC, platina Volume da amostra: 0,75 mL Faixa de temperatura: -15 - 70 °C		Cubeta de microvolume Para amostras aquosas com micro volume necessário na medição de tamanho Material: PMMA Volume da amostra: 40 - 50 μL Faixa de temperatura: -15 - 70 °C
	Célula de imersão Para amostras aquosas e orgânicas na medição do potencial zeta Material: PEEK, platina Volume da amostra: 1 - 1,5 mL Faixa de temperatura: -15 - 70 °C		Cubeta de vidro de microvolume Para amostras aquosas com micro volume necessário na medição de tamanho Material: Quartzo Volume da amostra: 25 μL Faixa de temperatura: -15 - 110 °C
	Célula de fluxo Para amostras aquosas e orgânicas em modo de fluxo DLSDLS   Material: Quartzo Volume da amostra: 27 uL Faixa de temperatura: 0 - 70 °C		Célula filtrada por fluorescência de microvolume Para amostras aquosas na medição de tamanho   Material: Quartzo Volume da amostra: 16 uL Faixa de temperatura: 0 - 90 °C Ângulo de medição: 90°, 173°
	Célula VH de microvolume Para amostras aquosas em tamanho medição Eliminação do elemento vertical da luz dispersa   Material: QuartzoAmostra Volume: 16 uL Faixa de temperatura: 0 - 90 °C Ângulo de medição: 90°		Célula VV de microvolume Para amostras aquosas na medição de tamanho Eliminação do elemento horizontal da luz dispersa   Material: Quartzo Volume da amostra: 16 uL Faixa de temperatura: 0 - 90 °C Ângulo de medição: 90°, 173°

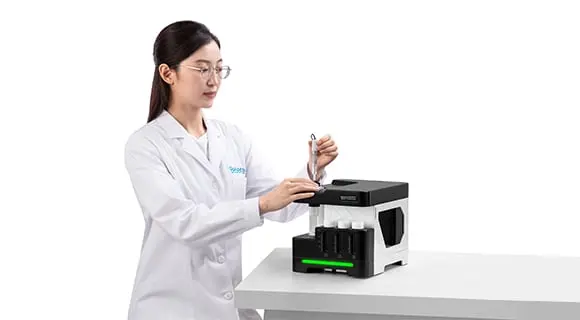

2. Autotriturador BAT-1



1) Introdução

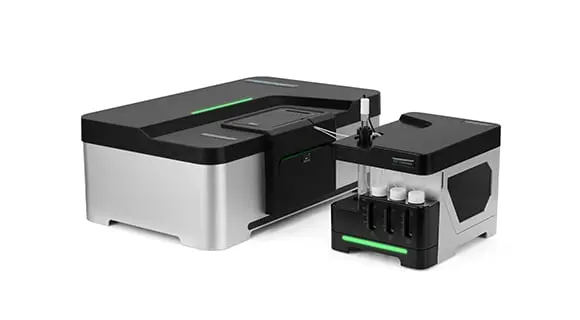

O autotitulador BAT-1, um acessório altamente recomendado para a série BeNano, é uma opção ideal para analisar o potencial zeta em função do pH e determinar o ponto isoelétrico (IEP) de um sistema coloidal. Ele é equipado com três bombas de titulação de alta precisão com uma precisão de 0,28 μL, e o sistema pode selecionar o titulante ideal e ajustar o volume de adição de forma inteligente para otimizar a eficiência e a precisão da titulação.





2) Recursos




•

  • Eletrodo combinado com alta precisão e alta velocidade de feedback

  • Bombas de titulação ternárias de alta precisão

  • Bomba peristáltica controlável com alta capacidade de fluxo e alta taxa de fluxo

  • Sistema de agitador magnético interno

  • Operação SOP

  • Tubos substituíveis

  • Design resistente à corrosão

  • Eletrodo de uso geral

  • Inteligência

  • Determinação do ponto isoelétrico








3) Como funciona



O Autotitrator BAT-1 foi projetado para ser usado com a série BeNano para a medição do potencial zeta em uma ampla faixa de pH, fornecendo informações sobre os potenciais zeta e a estabilidade das amostras em diferentes condições. O fluxo de operação é o seguinte:





a). Preparar as amostras a serem detectadas e os titulantes nos recipientes, respectivamente;





b). Criar ou editar um POP de titulação no software BeNano, definindo o volume da amostra a ser medida, as concentrações dos titulantes, o pH inicial, o pH alvo, o intervalo de pH e a tolerância do pH alvo, etc;





c). Para iniciar a determinação, a amostra é titulada para se aproximar do primeiro valor de pH por meio de cálculo automático e é injetada na célula capilar dobrada pela bomba peristáltica para medição do potencial zeta;





d). Repetição dos procedimentos acima até a aproximação automática do pH alvo final;





e). Salvar e gerar dados completos e o gráfico de tendência do potencial zeta vs. pH;





f). Fornecer o ponto isoelétrico se ele estiver incluído no intervalo de pH definido.







4) Faça o download do folheto do Autotriturador BAT-1
